Данный усилитель мощности основан на PA100, подробно описанный в приложении от National Semiconductor's AN1192

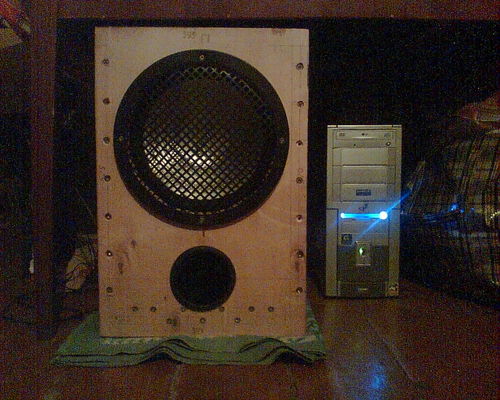

Когда я собрал свои мощные самодельные 4-х омные колонки, то усилитель не мог "раскачать" такую нагрузку, поэтому решено было собирать более мощный усилитель. Я разработал схему усилителя мощности, в которой используется две микросхемы LM3886 на канал, в схеме с параллельным включением. На 8-ми омной нагрузке выходная мощность усилителя получается порядка 50 Ватт, на 4-х омной 100 Ватт. В данном усилителе используется четыре микросхемы УНЧ LM3886.

Кстати Jeff Rowland в некоторых своих Hi-Fi конструкциях использует LM3886 и имеет хорошие отзывы. Так что недорогой усилитель тоже может быть качественным!

Фото усилителя на LM3886

Микросхема LM3886 включена по схеме неинвертирующего усилителя. Входное сопротивление УНЧ зависит от резистора R1 (47 кОм). Резистор R20 (680 Ом) и конденсатор C20 (470 пФ) образуют фильтр высоких частот на входных RCA-разъемах. Конденсаторы C4 и С8 (220 пФ) служат для фильтрации ВЧ на входах микросхемы LM3886.

При сборке усилителя, в некоторых местах я использовал высококачественные конденсаторы: C1 (1 мкФ) "Auricap" для фильтрации постоянной составляющей, С2 и С6 (100 мкФ) "Blackgate" и С12, С16 (1000 мкФ) "Blackgate".

Принципиальная схема усилителя приведена ниже.

Схема усилителя на LM3886

Разработка печатной платы велась с учетом того, чтобы силовая земля (питания) и сигнальная были разделены. Сигнальная земля находится в середине и окружена силовой землей. Возле С5 они соединены тонкой дорожкой. Проектирование печатной платы велось в программе PADS PowerPCB 5.0.

Печатная плата усилителя

Печатная плата усилителя

Сам делать печатную плату я не стал, а отдал фирме. Когда забрал ее, то обнаружил,что некоторые отверстия были меньшего диаметра чем нужно. Рассверлил уже сам вручную. На фото ниже фотография платы.

Фото готовой платы

Резисторы 1кОм и 20кОм были вручную подобраны с точностью до 0.1%. В качестве выходных резисторов я использовал шесть резисторов номиналом 1 Ом 0.5 Ватт 1%, потому как 3-х Ваттный 1% резистор найти проблематично.

Фото усилителя

Я использовал изолированную версию микросхемы - LM3886 TF, поэтому я напрямую присоединил к корпусу и радиатору через теплопроводную пасту.

LM3886 TF на радиаторе

Разделительный конденсатор "Auricap" 1мкФ 450В. Был куплен высококачественный конденсатор, поскольку он задействован в главной сигнальной цепи.

Конденсатор Auricap

Конденсаторы в ВЧ-фильтре: "Silver Mica" 47пФ и 220пФ.

Конденсаторы Silver Mica

В фильтре по питанию использовался конденсатор "Blackgate" 1000мкФ 50В

Конденсатор Blackgate

Кондеры C2 и C6 тоже фирмы "Blackgate" номиналом 100мкФ 50В. Для лучшего результата лучше использовать биполярные конденсаторы, однако я использовал электролиты, т.к. биполярные не поместились бы на плату.

Конденсаторы Blackgate

Фильтрующая цепочка R20(680 Ом) + C20(470 пФ) помещена прямо на RCA-разъеме. Это помогает отфильтровывать ВЧ-шумы до того, как они попадут на плату усилителя.

Фильтр высоких частот

Разделительный конденсатор источника питания 0.1мкФ припаян с обратной стороны платы усилителя прямо на ножку LM3886, это позволяет лучше фильтровать ВЧ-шумы.

Разделительный конденсатор Wima

Микросхема LM3886 посажена на алюминиевый радиатор, а затем к корпусу усилителя. Снаружи корпуса я прикрепил еще 3 радиатора от процессорных вентиляторов PC. Везде использовалась термопаста для лучшей теплоотдачи.

Радиатор

Со всеми этими радиаторами усилитель греется совсем немного на средней громкости.

Радиаторы

В источнике питания я использовал микросхему регулируемого стабилизатора напряжения LT1083. Перед ней поставил конденсаторы емкостью 10000 мкФ после - 100 мкФ. Преимущество использования регулируемого стабилизатора напряжения в том, что практически отсутствует напряжение пульсаций. Без него слышен небольшой 50/100 Гц шум.

Схема источника питания

Фото усилителя

В диодных мостах использовались мощные диоды MUR860.

Диоды MUR860

Стабилизатор напряжения LT1083 может обеспечивать ток до 8А.

Стабилизатор напряжения LT1083

Трансформатор использовался мощностью 500ВА 2х25В. После стабилизатора, напряжение 30 Вольт.

Вид собранного усилителя

В дальнейшем планирую заменить стабилизатор на более мощный (см. схему ниже). Транзистор TIP2955 способен выдерживать токи до 15А.

Стабилизатор с использованием TIP2955

После сборки усилителя я измерил постоянное напряжение и получил смещение около 7 мВ на разъемах динамика. Разница напряжения между двумя выходами микросхем меньше чем 1 мВ.

Звучание усилителя чем то похоже на звучание собранного мною ранее усилителя на LM3875 - очень чистое. Не слышен ни шум, ни шипение, ни гудение. Сравнивая с усилителем на LM3875, данный усилитель развивает примерно вдвое большую мощность на моих 4-х Омных колонках и обеспечивает глубокий и напористый бас и хорошую динамику.

Список радиоэлементов

Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот U1, U2 C1 C2, C6 C3, C7 C4, C8 C5, C9 C10, C11, C13 C12, C14 C20 R1 R2, R3, R7, R8 R4, R9 R5, R10 R6, R11, R13-R16 R12 R20 U1, U2 D1-D8 C1, C4 C2, C5 C3, C6 R1, R2 R3, R4 TX1, TX2 N1, N2 V1, V2 V3-V12 V13, V14 C1-C8 C9, C10 C11, C12 C13, C14 C15, C16 R1, R2 R3, R4 R5, R6 R7, R8 F1, F2
УНЧ
Аудио усилитель

LM3886

2 Поиск в Чип и Дип В блокнот
Конденсатор 1 мкФ 1 Поиск в Чип и Дип В блокнот
Электролитический конденсатор 100 мкФ 2 Поиск в Чип и Дип В блокнот
Конденсатор 4.7 пФ 2 Поиск в Чип и Дип В блокнот
Конденсатор 220 пФ 2 Поиск в Чип и Дип В блокнот
Электролитический конденсатор 10 мкФ 2 Поиск в Чип и Дип В блокнот
Конденсатор 0.1 мкФ 3 Поиск в Чип и Дип В блокнот
Электролитический конденсатор 1000 мкФ 2 Поиск в Чип и Дип В блокнот
Конденсатор 470 пФ 1 Поиск в Чип и Дип В блокнот
Резистор

47 кОм

1 Поиск в Чип и Дип В блокнот
Резистор

1 кОм

4 Поиск в Чип и Дип В блокнот
Резистор

22 кОм

2 Поиск в Чип и Дип В блокнот
Резистор

10 кОм

1 Поиск в Чип и Дип В блокнот
Резистор

0.5Ом 1Вт 1%

6 Поиск в Чип и Дип В блокнот
Резистор

2 Ом

1 Поиск в Чип и Дип В блокнот
Резистор

680 Ом

1 Поиск в Чип и Дип В блокнот
Блок питания
Линейный регулятор

LT1083

2 Поиск в Чип и Дип В блокнот
Выпрямительный диод

MUR860

8 Поиск в Чип и Дип В блокнот
Электролитический конденсатор 10000 мкФ 2 Поиск в Чип и Дип В блокнот
Конденсатор 1 мкФ 2 Поиск в Чип и Дип В блокнот
Электролитический конденсатор 100 мкФ 2 Поиск в Чип и Дип В блокнот
Резистор

100 Ом

2 Поиск в Чип и Дип В блокнот
Подстроечный резистор 2.5 кОм 2 Поиск в Чип и Дип В блокнот
Трансформатор 220/25В 2 Поиск в Чип и Дип В блокнот
Мощный стабилизатор
Линейный регулятор

LM317

2 Поиск в Чип и Дип В блокнот
Биполярный транзистор

TIP2955

2 Поиск в Чип и Дип В блокнот
Выпрямительный диод

MUR1560

10 Поиск в Чип и Дип В блокнот
Выпрямительный диод

1N4007

2 Поиск в Чип и Дип В блокнот
Конденсатор 0.01 мкФ 8 Поиск в Чип и Дип В блокнот
Электролитический конденсатор 10000мкФ 35В 2 Поиск в Чип и Дип В блокнот
Конденсатор 0.1мкФ 63В 2 Поиск в Чип и Дип В блокнот
Электролитический конденсатор 10мкФ 35В 2 Поиск в Чип и Дип В блокнот
Электролитический конденсатор 100мкФ 35В 1 Поиск в Чип и Дип В блокнот
Резистор

2.2Ом 2 Вт

2 Поиск в Чип и Дип В блокнот
Резистор

27 кОм

2 Поиск в Чип и Дип В блокнот
Резистор

4.7 кОм

2 Поиск в Чип и Дип В блокнот
Резистор

220 Ом

2 Поиск в Чип и Дип В блокнот
Предохранитель 10А 2 Поиск в Чип и Дип В блокнот
Добавить все

Скачать список элементов (PDF)

Оригинал статьи
